| 使用场所及使用要求 | 环境温度：最高温度+40℃、最低温度-15℃、日平均值不大于+35℃； 环境湿度：日平均相对湿度不大于95%，月平均相对湿度不大于90%，温度聚降时，可能凝露； 海拔高度：不高于1000m 地震烈度：不超过8度 安装场所：没有火灾、爆炸危险，没有严重污秽、化学腐蚀及剧烈振动的场所； 对特殊工作条件，由制造厂与用户协商并按标准进行修正。 |
||||||||||||||||||||||||||||||||||||||||||||||||
| 型号、规格系列及其说明 |
XGN(SGM-GK66)-12/□-□型箱型固定式户内交流金属封闭开关设备 X —箱型 G—固定式 N—户内 SGM-GK—企业代号 66—设计序号 12—额定电压(kV) □—额定电流(A) □—额定短路开断电流(kA) |
||||||||||||||||||||||||||||||||||||||||||||||||
| 主要技术参数 |
|
||||||||||||||||||||||||||||||||||||||||||||||||
| 主要技术特点 | 1、柜体结构采用敷铝锌钢板经多重折弯组装而成，精度高、重量轻、机械强度高、抗腐蚀及氧化心梗强； 7、二次线敷设于尺寸宽裕的线槽内，工艺美观，便于接线； 8、电缆室有充裕的空间，可联接多根电缆，同时可以观察到电缆室安装情况； 9、快速合分的接地开关具备短路关合能力，用于主回路接地； 10、可与各种功能单元柜直接并柜无需增加转接柜。 |
||||||||||||||||||||||||||||||||||||||||||||||||
| 采购须知（注：即简要说明采购时，需方须提供的基础数据） | 1、主回路方案及单线系统图、排列图及平面布置图； 2、二次原理及接线图、端子排列图（若无端子排列图按制造厂端子排编排）； 3、开关柜电器元件的型号、规格及数量； 4、电气设备汇总表； 5、母线桥结构形式及尺寸等要求； 6、特殊环境条件的要求； 7、附件及备品备件的种类和数量。 |
||||||||||||||||||||||||||||||||||||||||||||||||

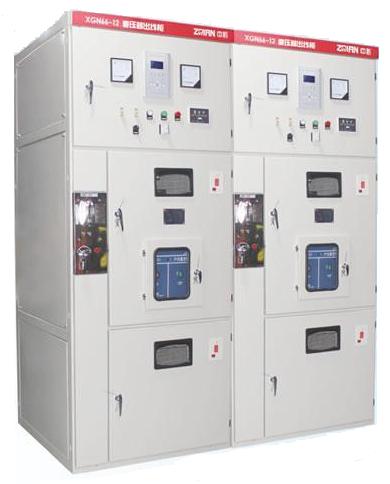

| 产品图例 |  |
||||||||||||||||||||||||||||||||||||||||||||||||

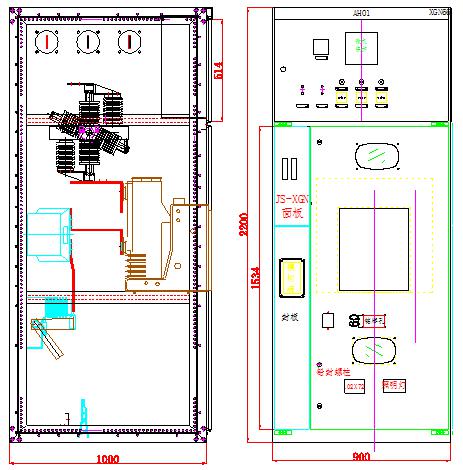

XGN66开关柜本体及并柜结构图 |
